MINI MCR-SL-PT100-UI-SP菲尼克斯溫度變送器

上海積進自動化設備有限公司集科工貿于一體的大型自動化有限公司，專業從事工業自動化工程項目設計、安裝、調試等服務和代理銷售各類進口電氣及自動化產品的民營高新技術企業，相當規模的電氣產品分銷商及工業自動化系統集成商。并與多家科研院（所）及國內外知名企業保持著良好合作關系。能夠快速、地為用戶提供的服務和支持。為您提供專業的技術支持和服務。

專業銷售·德國菲尼克斯（phoenix contact）產品：中間繼電器、安全繼電器、光電耦合器、開關電源、現場I/O系統、模塊、網絡接口、連接器、工業交換機、工業無線產品、變送器、隔離器、驅動器、傳感器、執行器、防雷器、通迅產品、監視器、保護器、打印機、工具、接線端子等日本喜開理CKD電磁閥，氣缸，德國倍加福（P+F）安全柵，編碼器。ABB斷路器，歐姆龍，西門子，施耐德。德國RTK調節閥！

產品廣泛應用于水和污水處理、機械、化工、通信、冶金、礦山、電站、包裝、食品、印刷、紡織、建筑、船舶、煙草、汽車制造等工業領域.服務: 專業的技術人員，完善的售后服務體系.能及時解決您的問題，能為貴司提供的產品，的服務，真誠希望同各位專業人士以及廣大用戶建立良好合作關系。以沒有，只有更好為工作導向。努力進取,不斷改善讓客戶更滿意.

聯系人:李杰商務QQ:949643625 Email; 949643625@qq.com公司網址：http://www.shphoenix.com菲尼克斯電氣第四代MACX系列隔離變送器2308124 MACX MCR-S-MUX-TB 2924184 MACX MCR-PTB-SP 2865625 MACX MCR-PTB 2865599 MACX MCR-S-MUX 2924210 MACX MCR-SL-RPSSI-I-UP-SP 2924278 MACX MCR-SL-NAM-2T-SP 2924207 MACX MCR-SL-RPSSI-I-SP 2924281 MACX MCR-SL-2NAM-T-SP 2865968 MACX MCR-SL-RPSSI-I-UP 2810638 MACX MCR-SL-CAC-12-I-UP 2865955 MACX MCR-SL-RPSSI-I2865023 MACX MCR-SL-NAM-2T 2865036 MACX MCR-SL-2NAM-T2924304 MACX MCR-SL-2NAM-R-UP-SP 2865052 MACX MCR-SL-2NAM-R-UP 2924100 MACX MCR-EX-SL-SD-21-60-LP-SP 2811378 MACX MCR-T-UIREL-UP 2865515 MACX MCR-EX-SL-SD-21-60-LP 2811873 MACX MCR-T-UI-UP-C2811394 MACX MCR-T-UI-UP 2811514 MACX MCR-T-UIREL-UP-C2811860 MACX MCR-T-UI-UP-SP2811828 MACX MCR-T-UIREL-UP-SP 2811970 MACX MCR-T-UI-UP-SP-C 2811831 MACX MCR-T-UIREL-UP-SP-C2924838 MACX MCR-SL-RPSSI-2I-SP 2924825 MACX MCR-SL-RPSSI-2I 2924223 MACX MCR-SL-IDSI-I-SP 2924029 MACX MCR-EX-SL-RPSSI-I-UP-SP 2865971 MACX MCR-SL-IDSI-I2865793 MACX MCR-EX-SL-RPSSI-I-UP 2924113 MACX MCR-EX-SL-SD-21-25-LP-SP 2865492 MACX MCR-EX-SL-SD-21-25-LP 2810612 MACX MCR-SL-CAC-5-I2924252 MACX MCR-SL-NAM-R-SP 2810625 MACX MCR-SL-CAC-5-I-UP 2865997 MACX MCR-SL-NAM-R2924294 MACX MCR-SL-2NAM-RO-SP 2924265 MACX MCR-SL-NAM-2RO-SP 2924320 MACX MCR-SL-RTD-I-SP-NC 2865049 MACX MCR-SL-2NAM-RO 2865010 MACX MCR-SL-NAM-2RO 2865078 MACX MCR-SL-RTD-I-NC 2924346 MACX MCR-SL-TC-I-NC 2924032 MACX MCR-EX-SL-IDSI-I-SP 2865405 MACX MCR-EX-SL-IDSI-I2924249 MACX MCR-EX-SL-2NAM-R-UP-SP 2924016 MACX MCR-EX-SL-RPSSI-I-SP 2924087 MACX MCR-EX-SL-2NAM-RO-SP 2865984 MACX MCR-EX-SL-2NAM-R-UP 2924090 MACX MCR-EX-SL-2NAM-T-SP 2865476 MACX MCR-EX-SL-2NAM-RO 2865340 MACX MCR-EX-SL-RPSSI-I 2924074 MACX MCR-EX-SL-NAM-2T-SP 2865489 MACX MCR-EX-SL-2NAM-T2865463 MACX MCR-EX-SL-NAM-2T 2924139 MACX MCR-EX-SL-SD-21-40-LP-SP 2924317 MACX MCR-SL-RTD-I-SP 2865764 MACX MCR-EX-SL-SD-21-40-LP 2924126 MACX MCR-EX-SL-SD-24-48-LP-SP 2924333 MACX MCR-SL-TC-I 2865609 MACX MCR-EX-SL-SD-24-48-LP 2924809 MACX MCR-EX-T-UIREL-UP-SP-C2924692 MACX MCR-EX-T-UI-UP-SP-C2924799 MACX MCR-EX-T-UIREL-UP-SP 2924689 MACX MCR-EX-T-UI-UP-SP 2865722 MACX MCR-EX-T-UIREL-UP-C2865751 MACX MCR-EX-T-UIREL-UP 2865366 MACX MCR-EX-SL-RPSSI-2I 2811763 MACX MCR-EX-T-UI-UP-C2924236 MACX MCR-EX-SL-RPSSI-2I-SP 2865654 MACX MCR-EX-T-UI-UP 2865586 MACX MCR-EX-SL-TC-I-NC 2924168 MACX MCR-EX-SL-RTD-I-SP-NC 2865573 MACX MCR-EX-SL-RTD-I-NC 2865434 MACX MCR-EX-SL-NAM-R2924061 MACX MCR-EX-SL-NAM-2RO-SP 2865450 MACX MCR-EX-SL-NAM-2RO 2924142 MACX MCR-EX-SL-RTD-I-SP 2865942 MACX MCR-EX-SL-TC-I2865939 MACX MCR-EX-SL-RTD-I 2811556 MACX MCR-UI-UI-SP-NC 2811446 MACX MCR-UI-UI-NC 2811569 MACX MCR-UI-UI-UP-SP-NC 2811297 MACX MCR-UI-UI-UP-NC 2811284 MACX MCR-UI-UI 2811572 MACX MCR-UI-UI-SP 2811459 MACX MCR-UI-UI-UP 2811585 MACX MCR-UI-UI-UP-SP 2924045 MACX MCR-EX-SL-NAM-R-SP 2924634 MACX MCR-EX-SL-2NAM-RO-SICK 2811802 MACX MCR-UI-UI-UP-DUMMY

MCR信號隔離器MCR模擬量輸入/模擬量輸出，該信號隔離器主要用于模擬量信號的電氣隔離，放大，濾波和適配。MCR 信號隔離器主要用于模擬量信號的電氣隔離放大濾波和適配. ...可組態和標準型MCR 3 端隔離放大器輸入輸出和供電三端隔離. ...三端隔離在測量傳感器和控制器之間以及控制器和執行器之間實現電氣隔離2814090 MCR-T-UI 2814650 MCR-S-1-5-UI-SW-DCI 2814663 MCR-S-10-50-UI-SW-DCI2308205 MCR-SL-CUC-200-U2308108 MCR-SL-CUC-100-U 2308302 MCR-SL-CUC-300-U2813499 MCR-SL-S-200-I-LP 2813509 MCR-SL-S-400-I-LP 2308030 MCR-SL-CUC-200-I2308098 MCR-SL-CUC-600-I 2308072 MCR-SL-CUC-400-I 2308085 MCR-SL-CUC-500-I2308043 MCR-SL-CUC-300-I 2813486 MCR-SL-S-100-I-LP 2813473 MCR-SL-S-400-U 2813460 MCR-SL-S-200-U2308027 MCR-SL-CUC-100-I2766685 MCR-PS-24DC-10DC 2813457 MCR-SL-S-100-U 2814537 MCR-C-U-I-4-DC 2814472 MCR-C-U-I-0-DC 2814511 MCR-C-I-U-4-DC 2814469 MCR-C-U-U-DC 2814524 MCR-C-I-I-40-DC 2814540 MCR-C-I-I-04-DC 2814498 MCR-C-I-U-0-DC 2814029 MCR-2CLP-I-I-00 2814045 MCR-4CLP-I-I-00 2864558 MCR-SL-PT100-LP-I2814016 MCR-1CLP-I-I-00 2864516 MCR-SL-HT-PT100-I 2814508 MCR-C-I-I-00-DC 2814841 MCR-SL-1CLP-I-I-00-4KV 2814252 MCR-CLP-UI-I-4-NC 2864561 MCR-FL-T-LP-I 2810939 MCR-C-UI-UI-DCI-NC 2810531 MCR-TE-JK-U2814867 MCR-FL-C-UI-2UI-DCI-NC 2810544 MCR-TE-J-K-I2810528 MCR-TE-JK-I-E2810340 MCR-PT100-U2810311 MCR-PT100-U-DC 2814359 MCR-SLP-1-5-UI-0 MCR-CPS-I-I-44-EMCR-CPSS-I-I-44-EMCR-PS-24DC/24DC/200MCR-PS- 24DC/2X24DCMCR-R-I-4-V-DCMCR-SL-PT100-I-DC-24MCR-SL-PT100-SP MCR-SL-S-16-SP-24MCR-SWS-UMCR-SWS-I

2810353 MCR-PT100-I 2864587 MCR-FL-TS-LP-I-EX 2814058 MCR-CLP-UI-I-4 2810337 MCR-PT100-I-DC 2864532 MCR-FL-HT-T-I-EX 2864574 MCR-FL-T-LP-I-EX 2814854 MCR-FL-C-UI-2UI-DCI 2811103 MCR-VAC-UI-O-DC 2810515 MCR-TE-JK-U-E 2814715 MCR-S-1-5-UI-DCI-NC 2814728 MCR-S10-50-UI-DCI-NC 2810887 MCR-C-UI-UI-450-DCI 2814605 MCR-F-UI-DC 2814731 MCR-S-1-5-UI-SW-DCI-NC 2814744 MCR-S10-50-UI-SW-DCI-NC 2814100 MCR-T-UI-NC 2811116 MCR-VDC-UI-B-DC 2814647 MCR-S-10-50-UI-DCI 2814126 MCR-T-UI-E-NC2810913 MCR-C-UI-UI-DCI2814838 MCR-FL-C-UI-UI-DCI-24/230 2864325 MCR-FL-C-UI-UI-B-DCI-24/230

菲尼克斯MINI隔離器MINI Analog創新的連接技術，可以滿足高等級的要求，且使用非常方便。緊湊型3端隔離具有非常高的傳輸精度和非常低電流損耗，了信號傳輸的質量，延長了使用壽命。產品的硬件設計同樣也非常：模塊整體厚度只有6 mm，節省了安裝空間；模塊高度較矮，可安裝在小型分散控制柜中；導軌式TBUS底部橋接件簡化了模塊的安裝，提供了靈活的電源供電方式；具有8個螺釘或彈簧接線端口，確保了清晰的接線。可以應用在新型布線系統中，大大減少了接線的時間、降低接線成本。產品特點（1）6.2 mm 外殼厚度（2）8個接線端口（3）高度較矮，可以安裝在120mm的端子箱或電氣柜中（4）可選用彈簧接線方式（5）三種電源供電方式可供選擇（6）TBUS底部橋接供電，當進行單個模塊更換時，不會影響其它模塊的正常供電（7）連續的3端隔離，1.5 kV測試電壓（8）可采用快速標記條（9）在輸入和輸出側都可以選用系統布線，簡化了接線、減少了錯誤的發生 2864273 MINI MCR-SL-PT100-UI-NC 2864176 MINI MCR-SL-UI-2I-NC 2864192 MINI MCR-SL-PT100-UI-200-SP 2811213 MINI MCR-SL-U-UI-SP 2864286 MINI MCR-SL-PT100-UI-SP-NC 2864752 MINI MCR-SL-RPS-I-I-SP 2864079 MINI MCR-SL-RPSS-I-I 2864422 MINI MCR-SL-RPS-I-I2864053 MINI MCR-SL-U-UI 2864082 MINI MCR-SL-UI-F2865007 MINI MCR-SL-U-UI-NC 2864309 MINI MCR-SL-PT100-UI-200 2864448 MINI MCR-SL-TC-UI 2810230 MINI MCR-SL-RPSS-I-I-SP 2810269 MINI MCR-SL-NAM-2RNO-SP 2810308 MINI MCR-SL-PT100-LP-NC 2810395 MINI MCR-SL-PT100-LP-NC-SP 2810256 MINI MCR-SL-R-UI-SP 2864684 MINI MCR-SL-U-U2864406 MINI MCR-SL-I-I 2864163 MINI MCR-SL-UI-UI-SP-NC 2810243 MINI MCR-SL-UI-F-SP 2813538 MINI MCR-SL-I-U-4 2864655 MINI MCR-SL-2CP-I-I 2864105 MINI MCR-SL-NAM-2RNO 2813525 MINI MCR-SL-U-I-42813583 MINI MCR-SL-U-I-4-SP 2813570 MINI MCR-SL-U-I-0-SP

2813554 MINI MCR-SL-I-U-0-SP 2813567 MINI MCR-SL-I-U-4-SP 2864749 MINI MCR-SL-1CP-I-I-SP 2864781 MINI MCR-SL-2CP-I-I-SP 2864370 MINI MCR-SL-PT100-UI-200-NC 2864095 MINI MCR-SL-R-UI 2864480 MINI MCR-SL-UI-REL 2864299 MINI MCR-SL-TC-UI-NC 2864202 MINI MCR-SL-PT100-UI-200-SP-NC 2864419 MINI MCR-SL-1CP-I-I 2864697 MINI MCR-SL-U-U-SP 2864723 MINI MCR-SL-I-I-SP 2813541 MINI MCR-SL-I-U-02813512 MINI MCR-SL-U-I-0MINI MCR-SL-PTB2810858 MINI MCR-SL-SHUNT-UI MINI MCR-SL-PT100-UI-SPMINI MCR-SL-UI-2IMINI MCR-SL-UI-UI

SBW溫度變送器模塊www.china-jsjk.com

特點 SBW系列溫度變送器模塊有如下特點：可直接安裝在傳感器接線盒內、信號、可遠傳（最大1000M）、精度高、抗干擾、穩定性好、免維護。該系列產品已廣泛應用于工業控制各領域。

熱電阻測量范圍

PT100：-200～650℃；CU50：-50～150℃

熱電偶測量范圍

K分度：300～1200℃； E分度：200～800℃；S分度：600～1600℃

輸出信號

4-20mA，0-10mA,0-10V，0-5V任選

測量精度

熱電阻：0.2～0.3% 熱電偶：1～2%

溫度漂移

0.025%/℃,年漂移小于0.5%

工作電源

+12VDC或+24VDC±10%

工作環境

0～70℃

儲存環境

-40～+85℃

負載能力

0～500歐姆

變送器型號命名

與含義

變送器類型	分度號	接線盒	護管外徑	固定方式及插入深度
RWB熱電阻	PT100	A防水	1-16mm	用文字說明
DWB熱電偶	CU50		2-12mm

備注用戶選型時請告知使用環境，在對型號命名不清楚時可用文字說明，如果定購非標產品如0-5V輸出等請注明。

該公司產品分類：顯示儀表物位儀表壓力表系列變送器校驗儀表溫度儀表流量儀表超聲波儀表

WRMB一體化溫度變送器熱電阻一體化溫度變送器

產品名稱:

一體化溫度變送器（熱電阻、熱電偶）

產品說明:

產品名稱：一體化溫度變送器

1、應用通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體質以及固體表面溫度。 2、特點二線制輸出4-20mA，抗干擾能力強；節省補償導線及安裝溫度變送器費用；安全，使用壽命長；冷端溫度自動補償，非線性校正電路； 3、工作原理防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。熱電偶（熱電阻）產生的熱電勢（電阻）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。 4、主要技術參數產品執行標準 IEC584 IEC751 IEC1515 JB/T5518-91 JB/T7391-94 5、測溫范圍及允差 1）熱電阻測溫范圍及允差

型號	分度號	測溫范圍	精度等級	允許偏差
WZPB	Pt100	-200℃~+500℃	A級 B級	±（0.15+0.002t） ±（0.30+0.005t）
WZCB	Cu50 Cu100	-50℃~+100℃	－－-	±（0.30+0.006t）

2）熱電偶測溫范圍及允差

型號	分度號	允差等級
		Ⅰ			Ⅱ
		允差值	測溫范圍	允差值		測溫范圍
WRNB	K	±1.5℃	-40℃~+375℃	±2.5℃		-40℃~+333℃
		±0.004t	375℃~1000℃	±0.0075t		333℃~1200℃
WRMB	N	±1.5℃	-40℃~+375℃	±2.5℃		-40℃~+333℃
		±0.004t	375℃~1000℃	±0.0075t		333℃~1200℃
WREB	E	±1.5℃	-40℃~+375℃	±2.5℃		-40℃~+333℃
		±0.004t	375℃~1000℃	±0.004t		333℃~900℃
WRFB	J	±1.5℃	-40℃~+375℃	±2.5℃		-40℃~+333℃
		±0.004t	375℃~1000℃	±0.004t		333℃~750℃
WRCB	T	±0.5℃	-40℃~+125℃	±1.5℃		-40℃~+333℃
		±0.004t	125℃~350℃	±0.0075t		333℃~350℃

6、輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100 7、輸出方法：二線制 8、精度等級：溫度變送器精度等級：0.1 0.2 0.5 顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級. 9、供電電源：24V.DC±10℅ 10、防護等級：IP65 11、防爆等級：隔爆型：dⅡBT4 dⅡCT5 dⅡCT6 本質安全型：iaⅡCT6 12、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50. 13、熱響應時間：當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響應時間；當溫度變送器的階躍熱響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間； 14、基本誤差：儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。 15、工作環境：安裝場所等級溫度 ℃ 相對濕度％大氣壓力KPa Cx1 -25-+55 5-95 86-106 Cx2 -25-+70 Cx3 -40-+80 16、取證一覽表: 防爆級別防爆證號認證機構 dⅡBT4 GYB97151 NEPSI dⅡBT4 GYB97152 NEPSI dⅡCT4 GYB97203 NEPSI dⅡCT4 GYB97204 NEPSI iaⅡCTT6 GYB99412 NEPSI iaⅡCTT6 GYB99413 NEPSI （注：NEPSI防爆認證系儀器儀器儀表防爆安全監督檢驗站）

17、選型命名方法：

W （溫度儀表）

R-熱電偶 Z-熱電阻

M鎳鉻硅-鎳硅 N鎳鉻-鎳硅 E鎳鉻-銅鎳 F鐵-銅鎳 C銅-銅鎳 // P鉑 C銅

B（溫度變送器）

1-無固定裝置2-固定螺紋3-活動法蘭4-固定法蘭

5-活絡管接頭式6-固定螺紋錐形式7-直形管接頭式

2防噴式（接線盒形式）4防爆式

0- φ16， 1-φ20，2-φ16高鋁質管，3-φ20高鋁質管

典型型號：WZPB-220

該公司產品分類：溫度變速器屏蔽電纜氟塑料電纜電氣裝備用電纜控制電纜計算機電纜電力電纜特種電纜熱電阻熱電偶

148HA羅斯蒙特148HA溫度變送器

羅斯蒙特壓力變送器，羅斯蒙特差壓變送器，羅斯蒙特變送器，羅斯蒙特3051變送器,羅斯蒙特3051壓力變送器工作原理特點中國特價技術規格和選型產品特點：

羅斯蒙特248溫度變送器監測裝配件設計符合溫度監測應用要求。采用HART®協議的該頂部安裝變送器可與多種傳感器、頂部接線盒和熱電偶套管配套訂購。所有這些產品均采用能夠提供精確、讀數的羅斯蒙特產品設計。

溫度變送器模塊，溫度傳感器模塊

用途1、采用的電路模塊集成技術組成變送路，可與不同的溫度傳感器連接，用以實現對環境溫度和介質的測量，輸出標準的電壓信號或電流信號。

2、可廣泛適用于電力、石油、建材、科研等行業的溫度測量。

特點1、精度高，寬量程、輸入線電阻高，高性和穩定性2、體積小巧、輕便、安裝方便，便攜帶，性能穩定3、采用專有線路，線性好，傳輸距離長，抗干擾能力強

技術參數1、量程：－55℃～+1700℃ 4～20mA V 0～5V 2、供電電壓：24VDC（12VDC～36VDC）

3、輸出信號：4～20mA或0～5V

4、度：鉑電阻：±0.25%F·S，±0.5%F·S

熱電偶：±0.5%F·S（限K分度），±1%F·S

5、負載能力：≤500Ω（電流輸出），≥3KΩ（電壓輸出）

6、輸入線阻：≤500Ω

該公司產品分類：其它流量計 v錐蒸氣流量計熱式質量流量計金屬管浮子流量計齒輪流量計旋進旋渦流量計微小流量計液體流量計微型氣體質量流量計明渠流量計超聲波流量計渦街流量計渦輪流量計電磁流量計自動化系統工程溫度傳感器壓力變送器儀器儀表液位計流量計

EPT-1EPT-1單路輸出溫度變送器

（一）概述

EPT-1單路輸出溫度變送器, EPT-1采用ASIC芯片（特制變送器厚膜電路）、超線性電壓、電流互感器等全套進口散件，配以全套進口生產設備和電腦檢測校驗系統，按國際質量體系ISO 9001：2000組裝生產，規格全，品位高。有電壓、電流、有功功率、無功功率（跨相或正弦無功）、有功電能、無功電能、頻率、功率因數、直流電壓、直流電流、功率總加器等全系列各種規格的電量變送器,該系列產品集成化程度高，工作更加,具有的溫度特性和穩定性,良好的抗電沖擊性能和過載能力,高水準的精確度和線性度，是一種不需要經常校驗和維護、可信賴的理想的第三代電量變送器。EPT-1 EPT-1單路輸出溫度變送器符合IEC、ANSI、BEAMA等相關標準的要求，EPT-1達到國際同類產品的水平。EPT-1

（二）EPT-1技術條件:

引用標準： GB/T 13850-1998（IEC688-1992）度等級： 0.5％穩定度： ≤±0.5%/年，無累計誤差溫度影響： ≤100ppm/℃響應時間：＜400ms輸出紋波：＜1%ro （峰-峰值）輸入功耗：電流＜0.2VA，電壓＜0.5VA工作頻率：標稱頻率±5Hz輸出負載：電流輸出最大10V壓降電壓輸出額定2mA 最大5mA輸出

輔助電源：額定電壓 80%-120% 額定頻率 90%-110%輔助電源影響：＜±0.003％/V

允許過量輸入：電流2倍連續 20倍1秒電壓最大2倍連續電壓試驗：輸入/輸出/電源/外殼之間 2kV AC 1min IEC688沖擊試驗： ANSI C37.90a/1973 ，IEC 255-4 （5kV 1.2/50us脈沖電壓）

磁場影響： 0.4kA/m 磁場強度變化＜0.05%工作條件：溫度-10～55℃相對濕度 ≤95% 無凝露貯藏條件：溫度-40～70℃相對濕度 ≤95% 無凝露EPT-1

該公司產品分類：多功能儀表數顯表 EP系列電量變送器 GP系列電量變送器 FP系列電量變送器

TI-01,TI-02,TI-03,TI-04溫度變送器，一體化溫度變送器

帶熱電偶（阻）一體化溫度變送器TI是飛卓系列溫度儀表中的現場安裝式溫度變送單元。它由熱電偶、熱電阻與溫度變送器模塊組成，采用二線制方式（三線四線制可定制），帶有非線性校正電路，可直接測量工業過程中－200℃～＋1600℃范圍內的液體、氣體介質和各種特質的溫度，將溫度信號轉變成與溫度信號成線性的4～20mADC電流輸出信號，送顯示、調節記錄儀表或計算機進行集散控制。　　本產品廣泛應用于石油、化工、冶金、電力、輕工、紡織、食品等行業，可與動圈儀表、數顯儀表、記錄儀表、調節器、計算機等配套使用，組成各種溫度測量控制系統。

型號： TI-01產品名稱：精巧型一體化溫度變送器溫度范圍： -50～100℃環境溫度變化影響： 0.02%F.S/℃基本誤差： ±0.2% ±0.5%　±1% 輸出： 4-24mADC二線制傳輸供電電壓： 14-34VDC,額定電壓24VDC 負載電阻： 0-500Ω

型號： TI-02產品名稱：一體化顯示型溫度變送器溫度范圍：-50～100℃環境溫度變化影響： 0.02%F.S/℃基本誤差： ±0.2% ±0.5%　±1% 輸出： 4-24mADC二線制傳輸供電電壓： 14-34VDC,額定電壓24VDC 負載電阻： 0-500Ω

型號： TI-03產品名稱：高溫顯示型一體化溫度變送器溫度范圍：-50～200℃環境溫度變化影響： 0.02%F.S/℃基本誤差： ±0.2% ±0.5%　±1% 輸出： 4-24mADC二線制傳輸供電電壓： 14-34VDC,額定電壓24VDC 負載電阻： 0-500Ω

型號： TI-04產品名稱：熱電偶或熱電阻溫度傳感器溫度范圍：-50～300℃環境溫度變化影響： 0.02%F.S/℃基本誤差： ±0.2% ±0.5%　±1% 輸出： 4-24mADC二線制傳輸供電電壓： 14-34VDC,額定電壓24VDC 負載電阻： 0-500Ω

型號： TI-05產品名稱：鎧裝型一體化溫度傳感器溫度范圍：-50～200℃環境溫度變化影響： 0.02%F.S/℃基本誤差： ±0.2% ±0.5%　±1% 輸出： 4-24mADC二線制傳輸供電電壓： 14-34VDC,額定電壓24VDC 負載電阻： 0-500Ω

型號： TI-06產品名稱：高溫耐磨一體化溫度變送器溫度范圍：-50～1300℃環境溫度變化影響： 0.02%F.S/℃基本誤差： ±0.2% ±0.5%　±1% 輸出： 4-24mADC二線制傳輸供電電壓： 14-34VDC,額定電壓24VDC 負載電阻： 0-500Ω

型號： TI-07產品名稱：精巧防爆型一體化溫度變送器溫度范圍：-50～600℃環境溫度變化影響： 0.02%F.S/℃基本誤差： ±0.2% ±0.5%　±1% 輸出： 4-24mADC二線制傳輸供電電壓： 14-34VDC,額定電壓24VDC 負載電阻： 0-500Ω

型號： TI-08產品名稱：智能顯示型溫度變送器溫度范圍：-50～150℃環境溫度變化影響： 0.02%F.S/℃

基本誤差：±0.2% ±0.5%　±1% 輸出： 4-24mADC二線制傳輸供電電壓：14-34VDC,額定電壓24VDC 負載電阻：0-500Ω

TI-01,TI-02,TI-03,TI-04,TI-05,TI-06,TI-07,TI-08

SBWR一體化溫度變送器

SBWR／SBWZ一體化溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它由熱電偶、熱電阻與溫度變送器電路模塊組成，采用二線制方式（即一對導線既是供電電源線，又是信號傳輸線），帶有非線性校正電路，可測量工業過程中－200～1800℃范圍內的各種介質的溫度，將溫度信號轉換成與溫度信號成線性的4～20mADC電流輸出信號，送顯示、調節記錄儀表、PLC或DCS系統進行集散控制。

SBWR／SBWZ一體化溫度變送器廣泛應用于石油、化工、冶金、電力、航空、船舶、輕工、環保等行業，可與動圈儀表、數顯儀表、記錄儀表、調節器、PLC、DCS系統配套使用，組成各種溫度測量控制系統。

主要特點：

●量程可調，且量程調整與零點調整互不影響；

●超寬工作環境溫度：－40～＋125℃；

●輸出與被測溫度成線性關系；采取獨創的非線性函數發生器電路，只要傳感器特性函數的二階導數存在，均可校正到線性度0.1%；

●熱電偶冷端補償精度高，全溫度范圍內補償精度±0.5℃；

●內帶漂移自校正系統，在整個工作溫度范圍內精度；

●1000VDC輸入／輸出／電源隔離，抗干擾能力強；

●獨有的抗干擾設計，變送器在受到各種干擾下能夠安全工作，適宜于現代電磁污染嚴重的環境。

●現場數字或模擬顯示；

●采用環氧樹脂灌封，耐腐蝕，抗震性能好，性高。

由于一體化溫度變送器是現場安裝式儀表，現場環境條件惡劣，特別是被測介質溫度常常達到數百甚至上千攝氏度，因熱傳導和熱輻射，現場溫度很高，所以溫度變送器常工作在比室溫高得多的惡劣環境中，并且要求性能穩定。

SBWR／SBWZ一體化溫度變送器就是針對這種情況設計的。為穩定，變送器內部有溫度漂移自校正系統，與的工藝相結合，電路能在－40～＋125℃的寬范圍環境中穩定的工作。對于熱電偶溫度變送器，內含高精度的冷端補償器，在全溫度范圍內補償精度為±0.5℃（S、R型熱電偶為±0.8℃）。

高溫環境型一體化溫度變送器設計有獨特的散熱裝置，能夠傳感器在測量上千度溫度時變送器電路模塊始終工作在要求的環境溫度中。

三、主要技術指標

1. 度等級：0.1%，0.2%，0.5%；（熱電偶熱電阻：II級或B級）

2. 測量范圍：－200～1800℃（根據所選的熱電偶、熱電阻）；

3. 輸出：4～20mADC，與被測溫度成線性關系，二線制傳輸；

4. 供電電壓：12～36VDC，額定電壓24VDC；帶數顯表頭時，電源電壓為16～36VDC；

5. 負載能力：見下圖（R_L為總負載電阻，Vs為電源電壓）；

6. 環境溫度影響：0.02％FS／℃；

7. 熱電偶冷端補償誤差：工作溫度范圍內，小于0.5℃（S分度為0.8℃）；

8．工作溫度范圍：－25～＋85℃；

－40～＋125℃（高溫環境型）；

9．相對濕度：5～95％，無冷凝；

10. 穩定性：在12個月內輸出變化≤0.1%；

11．現場顯示式表頭精度：模擬指針表頭為±2.5%

數字顯示表頭為±1.0%；

12. 傳感器斷線報警：輸出信號＞24mADC，上限報警；

13. 輸入／輸出隔離：1000VDC（僅對于隔離型）；

14. 功耗：＜1W

四、形式 1．接線盒種類

溫度變送器外形

變送器電路模塊置于接線盒中：外形Ａ、Ｄ、Ｅ對應于防濺和防水式接線盒（類別2和3）；

外形Ｂ對應于隔爆式接線盒一（類別4）；外形Ｃ對應于隔爆式接線盒二（類別5）和隔爆式帶顯示接線盒（類別6）。

外形Ａ外形Ｂ外形Ｃ外形Ｄ外形Ｅ

3．電纜引入方式：

電氣接口M20×1.5，采用壓緊螺母形式，電纜布線或撓性管布線。

4．安裝固定裝置形式、結構尺寸及公稱壓力

（1）鎧裝式

固定卡套可動卡套

（2）裝配式

工作端形式均為絕緣型

　　傳感器（熱電阻與熱電偶）與被測對象之間必須電氣絕緣，否則可能會使變送器測量不穩定。

6．保護管材料的使用溫度和熱響應時間

（1）鎧裝式

套管直徑	φ2	φ3	φ4	φ5	φ6	φ8
熱電偶熱響應時間（s）	< 0.5	< 1.2	< 2.5	< 4	< 6	< 8
熱電阻熱響應時間（s）	-	< 3	< 5	< 8	< 12	< 15

（2）裝配式

保護管直徑	保護管材料	使用溫度（℃）		熱響應時間（s）
保護管直徑	保護管材料		短期（<2Hr）	熱響應時間（s）
φ16	剛玉管	1600	1800	< 150
	高鋁管	1300	1600	< 150
	1Cr18Ni9Ti	-200～+800	900	< 90
	Cr25Ti	1000	1100
	碳鋼20#	-200～+600	800
φ20	剛玉管	1600	1800	< 240
	高鋁管	1300	1600	< 240
	1Cr18Ni9Ti	-200～+800	900	< 90
	Cr25Ti	1000	1100
	碳鋼20#	-200～+600	800
φ25	剛玉管	1600	1800	< 360
	高鋁管	1300	1600	< 360
	1Cr18Ni9Ti	-200～+800	900	< 90
	Cr25Ti	1000	1100
	碳鋼20#	-200～+600	800

二、選型說明

1、型號命名方法

S B W □－□－□／□～□℃／□□□□／□／□，L／l＝□／□　

注：①智能型一體化溫度智能型溫度變送器為數字電路設計，可通過PC編程在線調整或帶HART協議，可選輸入／輸出隔離型

② 一般提供的熱電偶精度為II級，熱電阻為B級；如需I級或A級產品，請訂貨時注明。

③如熱電偶或熱電阻型式需要鎧裝內芯加外保護管的復合結構型式，請同時選“GK”。

2、測溫范圍

測溫元件		分度號	推薦量程范圍（℃）
熱電偶	鎳鉻－鎳鋁	K	0～600 0～800 0～1000 0～1300　200～600 200～800
	鐵－康銅	J	0～200 0～400 0～600
	鎳鉻－康銅	E	0～400 0～600 0～800 200～600 200～800
	銅－康銅	T	0～200 0～300 －100～0 －100～100
	鎳鉻硅－鎳硅	N	0～600 0～800 0～1000 0～1300
	鉑銠10－鉑	S	0～1400 0～1600 600～1400 600～1600
	鉑銠30－鉑6	B	0～1400 0～1600 600～1400 600～1600
	鉑銠30－鉑	R	0～1300 0～1600 600～1600
熱電阻	銅電阻	Cu50 Cu100	0～50 0～100 0～150 －50～50
	銅電阻	Cu50 Cu100	0～50 0～100 0～150 －50～50
	鉑電阻	Pt100 Pt10	0～50 0～100 0～150 0～200 0～300 0～400 0～500 0～600 －200～0 －100～0 －50～50

注：除上表外，其它規格可根據用戶要求訂貨生產。

3、總長L和插入深度l

一般地，總長L = 插入深度l + 150 mm

裝配式熱電偶、熱電阻總長L推薦選取：300、350、400、450、550、650、900、1150、1650、2150。鎧裝式熱電偶、熱電阻總長L推薦選取：250、300、350、400、450、550、650、900、1150、1650、2150。

幾種主要結構型式示意圖如下：（圖中的數字符號是指產品型號的第10、11、12和13位，即：SBW□－□－□／□～□℃／□ＸＸＸ／Ｘ／□，L／l＝□／□　

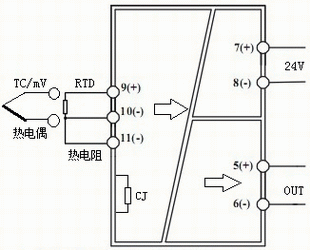

一、安裝使用 1、 SBWR／SBWZ一體化溫度變送器的電氣接線示意圖

2.電氣要求

變送器為二線制傳輸方式，額定供電為24VDC,工作電壓≤36VDC。組成回路中的配電器內阻，負載電阻，接觸電阻的總和，應在變送器負載特性圖所示的工作區內。除了回路的總電阻外，對于長線傳輸時，還應考慮導線的總漏電，在任何情況下導線的總漏電電流對0.2%級變送器應小于滿度（20mA）的0.1%，即20μA；對0.5%級變送器應小于滿度值的0.2%,即40μA。在易受干擾的地點應使用屏蔽線，屏蔽應與變送器的殼體相連。

一般情況下可采用截面積>0.5mm²，耐壓250V，絕緣電阻>50MΩ/km的絕緣導線或電纜。

七、選型及使用注意事項

1. 對變送器安裝地點震動較大或要求響應時間短的場合，建議使用鎧裝熱電偶和鎧裝熱電阻。

2. 當安裝溫度變送器的現場空氣流動性較差而被測溫度較高時，建議采用高溫環境溫度變送器。并可考慮選用散熱裝置，以降低變送器工作環境溫度，提高性。

3. 變送器組成回路，負載電阻總和應在使用說明書規定的工作區內。

4. 變送器電源必須小于36VDC，絕不可將高壓市電串入儀表。

5. 變送器不可過范圍使用，否則會造成傳感器漂移甚至損壞。

6. 變送器必須按規格使用，不同類型不能互換。

7. 變送器在運輸、安裝、使用中嚴禁撞擊、敲打等劇烈沖擊。

8. 為防電磁輻射與雷電襲擊，應將變送器外殼接地，采用屏蔽電纜或埋設地下電纜。

9. 變送器不可用于測量對溫度傳感器的外保護管材料有腐蝕的介質。根據測量介質的性質，外保護管可選擇的材質如下：1Cr18Ni9Ti（常規型）、Cr25Ti、0Cr18Ni12Mo2Ti、GH3030、GH3039、炭鋼20#、銅H62等。

八、訂貨須知

1．訂貨時應注明：（1）產品名稱（2）型號（3）分度號（4）測溫范圍（5）度等級（6）保護管材料、外徑、總長、插入深度（7）安裝連接方式（8）環境溫度（9）數量（10）交貨期。

2．一般地，帶工業裝配式熱電偶（阻）一體化溫度變送器保護管L=插入深度+150mm；

3．特殊規格訂貨可經雙方協商決定。

二、選型說明

1、型號命名方法

S B W □－□－□／□～□℃／□□□□／□／□，L／l＝□／□　

注：①智能型一體化溫度智能型溫度變送器為數字電路設計，可通過PC編程在線調整或帶HART協議，可選輸入／輸出隔離型

② 一般提供的熱電偶精度為II級，熱電阻為B級；如需I級或A級產品，請訂貨時注明。

③如熱電偶或熱電阻型式需要鎧裝內芯加外保護管的復合結構型式，請同時選“GK”。

2、測溫范圍

測溫元件		分度號	推薦量程范圍（℃）
熱電偶	鎳鉻－鎳鋁	K	0～600 0～800 0～1000 0～1300　200～600 200～800
	鐵－康銅	J	0～200 0～400 0～600
	鎳鉻－康銅	E	0～400 0～600 0～800 200～600 200～800
	銅－康銅	T	0～200 0～300 －100～0 －100～100
	鎳鉻硅－鎳硅	N	0～600 0～800 0～1000 0～1300
	鉑銠10－鉑	S	0～1400 0～1600 600～1400 600～1600
	鉑銠30－鉑6	B	0～1400 0～1600 600～1400 600～1600
	鉑銠30－鉑	R	0～1300 0～1600 600～1600
熱電阻	銅電阻	Cu50 Cu100	0～50 0～100 0～150 －50～50
	銅電阻	Cu50 Cu100	0～50 0～100 0～150 －50～50
	鉑電阻	Pt100 Pt10	0～50 0～100 0～150 0～200 0～300 0～400 0～500 0～600 －200～0 －100～0 －50～50

注：除上表外，其它規格可根據用戶要求訂貨生產。

3、總長L和插入深度l

一般地，總長L = 插入深度l + 150 mm

裝配式熱電偶、熱電阻總長L推薦選取：300、350、400、450、550、650、900、1150、1650、2150。鎧裝式熱電偶、熱電阻總長L推薦選取：250、300、350、400、450、550、650、900、1150、1650、2150。

幾種主要結構型式示意圖如下：（圖中的數字符號是指產品型號的第10、11、12和13位，即：SBW□－□－□／□～□℃／□ＸＸＸ／Ｘ／□，L／l＝□一、安裝使用

1、 SBWR／SBWZ一體化溫度變送器的電氣接線示意圖

2.電氣要求

變送器為二線制傳輸方式，額定供電為24VDC,工作電壓≤36VDC。組成回路中的配電器內阻，負載電阻，接觸電阻的總和，應在變送器負載特性圖所示的工作區內。除了回路的總電阻外，對于長線傳輸時，還應考慮導線的總漏電，在任何情況下導線的總漏電電流對0.2%級變送器應小于滿度（20mA）的0.1%，即20μA；對0.5%級變送器應小于滿度值的0.2%,即40μA。在易受干擾的地點應使用屏蔽線，屏蔽應與變送器的殼體相連。

一般情況下可采用截面積>0.5mm²，耐壓250V，絕緣電阻>50MΩ/km的絕緣導線或電纜。

七、選型及使用注意事項

1. 對變送器安裝地點震動較大或要求響應時間短的場合，建議使用鎧裝熱電偶和鎧裝熱電阻。

2. 當安裝溫度變送器的現場空氣流動性較差而被測溫度較高時，建議采用高溫環境溫度變送器。并可考慮選用散熱裝置，以降低變送器工作環境溫度，提高性。

3. 變送器組成回路，負載電阻總和應在使用說明書規定的工作區內。

4. 變送器電源必須小于36VDC，絕不可將高壓市電串入儀表。

5. 變送器不可過范圍使用，否則會造成傳感器漂移甚至損壞。

6. 變送器必須按規格使用，不同類型不能互換。

7. 變送器在運輸、安裝、使用中嚴禁撞擊、敲打等劇烈沖擊。

8. 為防電磁輻射與雷電襲擊，應將變送器外殼接地，采用屏蔽電纜或埋設地下電纜。

9. 變送器不可用于測量對溫度傳感器的外保護管材料有腐蝕的介質。根據測量介質的性質，外保護管可選擇的材質如下：1Cr18Ni9Ti（常規型）、Cr25Ti、0Cr18Ni12Mo2Ti、GH3030、GH3039、炭鋼20#、銅H62等。

八、訂貨須知

1．訂貨時應注明：（1）產品名稱（2）型號（3）分度號（4）測溫范圍（5）度等級（6）保護管材料、外徑、總長、插入深度（7）安裝連接方式（8）環境溫度（9）數量（10）交貨期。

2．一般地，帶工業裝配式熱電偶（阻）一體化溫度變送器保護管L=插入深度+150mm；

3．特殊規格訂貨可經雙方協商決定。

SBWR／SBWZ一體化溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它由熱電偶、熱電阻與溫度變送器電路模塊組成，采用二線制方式（即一對導線既是供電電源線，又是信號傳輸線），帶有非線性校正電路，可測量工業過程中－200～1度，將溫度信號轉換成與溫度信號成線性的4～20mADC電流輸出信號，送顯示、調節記錄儀

SBWR／SBWZ一體化溫度變送器廣泛應用于石油、化工、冶金、電力、航空、船舶、輕工、環保等行業，可與動圈儀表、數顯儀表、記錄儀表、調節器、PLC、DCS系統配套使用，組成各種溫度測量控制系統。

主要特點：

●量程可調，且量程調整與零點調整互不影響；

●超寬工作環境溫度：－40～＋125℃；

●輸出與被測溫度成線性關系；采取獨創的非線性函數發生器電路，只要傳感器特性函數的二階導數存在，均可校正到線性度0.1%；

●熱電偶冷端補償精度高，全溫度范圍內補償精度±0.5℃；

●內帶漂移自校正系統，在整個工作溫度范圍內精度；

●1000VDC輸入／輸出／電源隔離，抗干擾能力強；

●獨有的抗干擾設計，變送器在受到各種干擾下能夠安全工作，適宜于現代電磁污染嚴重的環境。

●現場數字或模擬顯示；

●采用環氧樹脂灌封，耐腐蝕，抗震性能好，性高。

由于一體化溫度變送器是現場安裝式儀表，現場環境條件惡劣，特別是被測介質溫度常常達到數百甚至上千攝氏度，因熱傳導和熱輻射，現場溫度很高，所以溫度變送器常工作在比室溫高得多的惡劣環境中，并且要求性能穩定。

SBWR／SBWZ一體化溫度變送器就是針對這種情況設計的。為穩定，變送器內部有溫度漂移自校正系統，與的工藝相結合，電路能在－40～＋125℃的寬范圍環境中穩定的工作。對于熱電偶溫度變送器，內含高精度的冷端補償器，在全溫度范圍內補償精度為±0.5℃（S、R型熱電偶為±0.8℃）。

高溫環境型一體化溫度變送器設計有獨特的散熱裝置，能夠傳感器在測量上千度溫度時變送器電路模塊始終工作在要求的環境溫度中。

三、主要技術指標

1. 度等級：0.1%，0.2%，0.5%；（熱電偶熱電阻：II級或B級）

2. 測量范圍：－200～1800℃（根據所選的熱電偶、熱電阻）；

3. 輸出：4～20mADC，與被測溫度成線性關系，二線制傳輸；

4. 供電電壓：12～36VDC，額定電壓24VDC；帶數顯表頭時，電源電壓為16～36VDC；

5. 負載能力：見下圖（R_L為總負載電阻，Vs為電源電壓）；

6. 環境溫度影響：0.02％FS／℃；

7. 熱電偶冷端補償誤差：工作溫度范圍內，小于0.5℃（S分度為0.8℃）；

8．工作溫度范圍：－25～＋85℃；

－40～＋125℃（高溫環境型）；

9．相對濕度：5～95％，無冷凝；

10. 穩定性：在12個月內輸出變化≤0.1%；

11．現場顯示式表頭精度：模擬指針表頭為±2.5%

數字顯示表頭為±1.0%；

12. 傳感器斷線報警：輸出信號＞24mADC，上限報警；

13. 輸入／輸出隔離：1000VDC（僅對于隔離型）；

14. 功耗：＜1W

四、形式 1．接線盒種類

溫度變送器外形

變送器電路模塊置于接線盒中：外形Ａ、Ｄ、Ｅ對應于防濺和防水式接線盒（類別2和3）；

外形Ｂ對應于隔爆式接線盒一（類別4）；外形Ｃ對應于隔爆式接線盒二（類別5）和隔爆式帶顯示接線盒（類別6）。

外形Ａ外形Ｂ外形Ｃ外形Ｄ外形Ｅ

3．電纜引入方式：

電氣接口M20×1.5，采用壓緊螺母形式，電纜布線或撓性管布線。

4．安裝固定裝置形式、結構尺寸及公稱壓力

（1）鎧裝式

固定卡套可動卡套

（2）裝配式

工作端形式均為絕緣型

　　傳感器（熱電阻與熱電偶）與被測對象之間必須電氣絕緣，否則可能會使變送器測量不穩定。

6．保護管材料的使用溫度和熱響應時間

（1）鎧裝式

套管直徑	φ2	φ3	φ4	φ5	φ6	φ8
熱電偶熱響應時間（s）	< 0.5	< 1.2	< 2.5	< 4	< 6	< 8
熱電阻熱響應時間（s）	-	< 3	< 5	< 8	< 12	< 15

（2）裝配式

保護管直徑	保護管材料	使用溫度（℃）		熱響應時間（s）
保護管直徑	保護管材料		短期（<2Hr）	熱響應時間（s）
φ16	剛玉管	1600	1800	< 150
	高鋁管	1300	1600	< 150
	1Cr18Ni9Ti	-200～+800	900	< 90
	Cr25Ti	1000	1100
	碳鋼20#	-200～+600	800
φ20	剛玉管	1600	1800	< 240
	高鋁管	1300	1600	< 240
	1Cr18Ni9Ti	-200～+800	900	< 90
	Cr25Ti	1000	1100
	碳鋼20#	-200～+600	800
φ25	剛玉管	1600	1800	< 360
	高鋁管	1300	1600	< 360
	1Cr18Ni9Ti	-200～+800	900	< 90
	Cr25Ti	1000	1100
	碳鋼20#	-200～+600	800

二、選型說明

1、型號命名方法

S B W □－□－□／□～□℃／□□□□／□／□，L／l＝□／□　

注：①智能型一體化溫度智能型溫度變送器為數字電路設計，可通過PC編程在線調整或帶HART協議，可選輸入／輸出隔離型

② 一般提供的熱電偶精度為II級，熱電阻為B級；如需I級或A級產品，請訂貨時注明。

③如熱電偶或熱電阻型式需要鎧裝內芯加外保護管的復合結構型式，請同時選“GK”。

2、測溫范圍

測溫元件		分度號	推薦量程范圍（℃）
熱電偶	鎳鉻－鎳鋁	K	0～600 0～800 0～1000 0～1300　200～600 200～800
	鐵－康銅	J	0～200 0～400 0～600
	鎳鉻－康銅	E	0～400 0～600 0～800 200～600 200～800
	銅－康銅	T	0～200 0～300 －100～0 －100～100
	鎳鉻硅－鎳硅	N	0～600 0～800 0～1000 0～1300
	鉑銠10－鉑	S	0～1400 0～1600 600～1400 600～1600
	鉑銠30－鉑6	B	0～1400 0～1600 600～1400 600～1600
	鉑銠30－鉑	R	0～1300 0～1600 600～1600
熱電阻	銅電阻	Cu50 Cu100	0～50 0～100 0～150 －50～50
	銅電阻	Cu50 Cu100	0～50 0～100 0～150 －50～50
	鉑電阻	Pt100 Pt10	0～50 0～100 0～150 0～200 0～300 0～400 0～500 0～600 －200～0 －100～0 －50～50

注：除上表外，其它規格可根據用戶要求訂貨生產。

3、總長L和插入深度l

一般地，總長L = 插入深度l + 150 mm

裝配式熱電偶、熱電阻總長L推薦選取：300、350、400、450、550、650、900、1150、1650、2150。鎧裝式熱電偶、熱電阻總長L推薦選取：250、300、350、400、450、550、650、900、1150、1650、2150。

幾種主要結構型式示意圖如下：（圖中的數字符號是指產品型號的第10、11、12和13位，即：SBW□－□－□／□～□℃／□ＸＸＸ／Ｘ／□，L／l＝□／□　

一、安裝使用 1、 SBWR／SBWZ一體化溫度變送器的電氣接線示意圖

2.電氣要求

變送器為二線制傳輸方式，額定供電為24VDC,工作電壓≤36VDC。組成回路中的配電器內阻，負載電阻，接觸電阻的總和，應在變送器負載特性圖所示的工作區內。除了回路的總電阻外，對于長線傳輸時，還應考慮導線的總漏電，在任何情況下導線的總漏電電流對0.2%級變送器應小于滿度（20mA）的0.1%，即20μA；對0.5%級變送器應小于滿度值的0.2%,即40μA。在易受干擾的地點應使用屏蔽線，屏蔽應與變送器的殼體相連。

一般情況下可采用截面積>0.5mm²，耐壓250V，絕緣電阻>50MΩ/km的絕緣導線或電纜。

七、選型及使用注意事項

1. 對變送器安裝地點震動較大或要求響應時間短的場合，建議使用鎧裝熱電偶和鎧裝熱電阻。

2. 當安裝溫度變送器的現場空氣流動性較差而被測溫度較高時，建議采用高溫環境溫度變送器。并可考慮選用散熱裝置，以降低變送器工作環境溫度，提高性。

3. 變送器組成回路，負載電阻總和應在使用說明書規定的工作區內。

4. 變送器電源必須小于36VDC，絕不可將高壓市電串入儀表。

5. 變送器不可過范圍使用，否則會造成傳感器漂移甚至損壞。

6. 變送器必須按規格使用，不同類型不能互換。

7. 變送器在運輸、安裝、使用中嚴禁撞擊、敲打等劇烈沖擊。

8. 為防電磁輻射與雷電襲擊，應將變送器外殼接地，采用屏蔽電纜或埋設地下電纜。

9. 變送器不可用于測量對溫度傳感器的外保護管材料有腐蝕的介質。根據測量介質的性質，外保護管可選擇的材質如下：1Cr18Ni9Ti（常規型）、Cr25Ti、0Cr18Ni12Mo2Ti、GH3030、GH3039、炭鋼20#、銅H62等。

八、訂貨須知

1．訂貨時應注明：（1）產品名稱（2）型號（3）分度號（4）測溫范圍（5）度等級（6）保護管材料、外徑、總長、插入深度（7）安裝連接方式（8）環境溫度（9）數量（10）交貨期。

2．一般地，帶工業裝配式熱電偶（阻）一體化溫度變送器保護管L=插入深度+150mm；

3．特殊規格訂貨可經雙方協商決定。

該公司產品分類：壓力表傳感器流量計繼電器記錄儀溫控表電力儀表電壓測試儀

導軌式溫度變送器

產品簡介 HXJ15溫度隔離變送器，又稱熱電阻變送器，熱電偶變送器、溫度隔離器等，它將各種熱電阻、熱電偶信號隔離轉換為與溫度成線性的直流信號(如:0-10V，4-20mA)，并輸出至制系統或其它智能儀表。輸入－輸出－電源三方電磁全隔離，解決工業現場干擾及信號轉換匹配問題。可替代進口高口產品。

HXJ15溫度隔離變送器采用高性能單片機，專用于溫度信號校正，線性化及冷端補償，在線性校正方面優勢比較突出，可替代國外同類產品。自動零點校準，自動溫度補償線性化技術，高精度，低溫漂，低功耗，長壽命。產品特點

技術特點：

型號	說　明
HXJ15-	熱電阻、熱電偶隔離變送器
輸入信號	p	Pt100
	C	CU50
	K	K 型熱電偶
	S	S 型熱電偶
	B	B 型熱電偶
	E	E 型熱電偶
	J	J 型熱電偶
	R	R 型熱電偶
	N	N 型熱電偶
	T	T 型熱電偶
輸出信號		1	0-5V
		2	0-10V
		3	1-5V
		4	0-10mA
		5	0-20mA
		6	4-20mA
		8	其它
注明量程范圍：如(0-1000℃)

參數規格

主要技術參數：

輸入信號：PT100，Cu50等熱電阻

輸入信號：K，E，T，S，B，N，R，J等熱電偶

輸出信號：0-5V，0-10V，4-20mA，0-20mA等

系統傳輸度：±0.2%×F·S

溫度線性度：≤0.006%

溫度補償：數字化技術，自動溫度補償

冷端溫度補償度：±1℃

測量熱, 電阻時允許的引線電阻：≤50Ω

電流輸出負載阻抗：4-20mA:0～500Ω;

電壓輸出時的內部阻抗：＜250Ω

輸入/輸出/電源/雙路間絕緣強度：≥1500V.AC

零點校準：數字化技術，自動零校準

滿度校準：數字化技術，自動校準

供電電源： DC24VDC

輸入功率：1.0W

外形尺寸：寬×高×深＝22.5×100×115mm

儀表重量：約160g

安裝方式：標準DIN35導軌式安裝

面板指示燈：

電源指示燈：PWR，綠色LED工作時常亮

報警指示燈：ALM，紅色LED輸入信號故障時閃爍

選型舉例：標明輸入輸出的代碼和溫度范圍

例：PT100熱電阻輸入，測量范圍0-200℃，輸出4-20mA

則溫度變送器型號為：HA15-P6(0-200℃)

● 全智能數字化，無需零點和満度調整，單片機自動校正；

● 采用表貼工藝及厚膜集成技術,高品質進口元件；

● 具備高、高穩定性，符合EMC電磁干擾標準；

● 無可調部件，測量與輸出的度；

● 環境溫度、測量零點、冷端溫度（內部）自動補償；

● 輸入、輸出、電源之間電磁全隔離；抗變頻器干擾；

● 具有低功耗、低溫漂、高精度、長壽命等特點；

● 采用可插拔端子和導軌式安裝，方便檢測安裝。

應用連線，功能框圖;

產品規格

外形尺寸圖：

該公司產品分類：威力巴流量計 V錐流量計電磁式熱能表污水流量計壓力開關手持信號發生校驗儀霍尼韋爾變送器 EJX變送器羅斯蒙特變送器德國E+H變送器 EJA變送器計算機電纜補償導線及補償電纜聚氯乙烯絕緣電纜架空絕緣電纜控制電纜電伴熱帶電力電纜射頻導納物位開關磁翻板液位計

一體化溫度變送器

產品編號：	61013214716
產品名稱：	一體化溫度變送器
規　　格：	500、600、700、800
產品備注：	用戶有特殊要求，可在訂貨合同中注明。
產品類別：	熱電偶

產品說明

一體化溫度變送器是由溫度傳感器和信號轉換器組成，信號轉換器安裝在溫度傳感器的冷端接線盒內，溫度傳感器受溫度影響產生電阻或電勢效應，經轉換產生一個差動電壓信號。此信號經放大器放大，再經電壓、電流變換，輸出與量程相對應的4-20mA的電流信號或其它0-5V/0-10V等信號。

一體化溫度變送器將溫度傳感元件（熱電阻或熱電偶）與信號轉換放大單元有機集成在一起，用來測量各種工藝過程中-200-1600℃范圍內的液體、蒸汽及其它氣體介質或固體表面的溫度。它通常和顯示儀表、記錄儀表以及各種控制系統配套使用。它具有結構簡單，安裝、使用、維修方便的特點，目前已廣泛用于石油、化工、冶金、電站、輕工等部門。

MCT80Y系列一體化溫度變送器分為普通型、隔爆型和數顯一體化三類。其中，普通型與隔爆型可以選擇不同的內置溫度變送器模塊，以滿足用戶不同的應用要求。溫度變送器按溫度傳感器不同，又分為熱電偶和熱電阻兩種系列。

主要特點：

可二線制傳送。信號轉換器供電的兩根導線同時也傳送輸出信號
輸出恒流信號或恒壓信號,抗干擾能力強、遠傳性能好。
信號轉換器用環氧樹脂封裝成模塊，具有抗震動、耐腐蝕、防潮濕等優點，可用于條件較差的場所。
熱電偶的毫伏信號經信號轉換器直接轉換成4～20mA電流輸出，用普通電纜線傳送信號，可省去價格昂貴的補償導線。
帶現場顯示的溫度變送器既輸出4～20mA的電流信號，又能在測溫現場讀到實測溫度，給操作人員帶來很大方便。
精度高、抗干擾、穩定性好、免維護、可遠傳（最遠達1000米）。

技術指標：

量程：-200～1800℃
常規精度：±0.25%
供電電壓：13～30V，DC
負載電阻：0～850Ω
輸出信號：4～20mA
基本誤差：±0.2%，±0.5%
顯示方式：液晶顯示
環境溫度影響：0.25%/10℃
冷端補償誤差：0.5%/10℃
防爆標志：dⅡBT4
防護等級：IP65
輸入類型：熱電阻、Pt100、二線或三線熱電偶（所有已知類型）
環境溫度：-40-85℃，帶顯示型為-10-70℃
環境濕度：0-95%RH，不冷凝
顯示選項：指針表或數字LCD顯示器可選
保護管材質：1Cr18Ni9Ti或陶瓷或鋼玉管

接線與調校：

變送器系統連接如圖所示，24VDC電源通過屏蔽電纜給變送器供電，“V+”接 24VDC的正極，“V-”接負極，輸出 4-20mA 將變送器接到標準信號源上（電阻箱或毫伏計），在信號源給出零點和滿度信號時反復調零點及滿度電位器，即可精確調整量程。“Z”為零點調整電位器，“S”為滿度調整電位器（所有電位器在出廠以前都已校好）使用中，因線阻、環境溫度等因素影響而產生誤差時，只需微調零點電位器“Z”即可校正。本校準方法也可用于修正系統誤差。

說明：一般電源電壓Ｖs選用24V，負載電阻R_L選用250Ω，這樣當回路中通過4～20mA電流時，R_L上的電壓降為1～5V。如果Ｖs和R_L選用別的數值，那么R_L值不能超過由公式R_L= 計算得到的數值。

選型：

MCT80Y-口-（ ℃）-口-口-口-（L×I）-口一體化溫度變送器
	代碼	輸入類型
	P	Pt100熱電阻
	C	Cu50熱電阻
	K	K分度熱電偶
	E	E分度熱電偶
	S	S分度熱電偶
	M	用戶
		代碼	測量范圍
		（℃）	用戶指明
			代碼	安裝方式
			C1	M27×2
			C2	M16×1.5
			C3	可動法蘭
			C4	固定法蘭
			C5	其它（用戶）
				代碼	保護管材質
				G1	1Cr18Ni9Ti
				G2	304不銹鋼
				G3	316不銹鋼
				G4	陶瓷
				G5	鋼玉管
					代碼	保護管直徑
					D1	Φ12
					D2	Φ16
					D3	用戶
						代碼	插深
						L×I	L×I= mm（用戶,L代表總長,I代表插深）
							代碼	選項
							N	普通型
							d	隔爆型

外形尺寸及安裝：

1.普通型一體化溫度變送器（熱電偶、熱電阻）

2.隔爆型一體化溫度變送器（熱電偶、熱電阻）

該公司產品分類：紅外線測溫儀補償導線張維芹 13505123780 熱電偶

尤物AV无码色AV无码麻豆_我扒开老师内裤我爽了一夜_久久久久亚洲AV成人网址_一一级黄色片_在线观看高清av_农村一级黄色片

MINI MCR-SL-PT100-UI-SP菲尼克斯溫度變送器

SBW溫度變送器模塊www.china-jsjk.com

WRMB一體化溫度變送器熱電阻一體化溫度變送器

148HA羅斯蒙特148HA溫度變送器

溫度變送器模塊，溫度傳感器模塊

EPT-1EPT-1單路輸出溫度變送器

TI-01,TI-02,TI-03,TI-04溫度變送器，一體化溫度變送器

SBWR一體化溫度變送器

導軌式溫度變送器

一體化溫度變送器

最新產品
